《科学时报》报道理化所成功研制小型氦液化装置

稿件来源: 发布时间:2009-11-06



   2009114日《科学时报》在头版报以《小型氦液化装置在我国研制成功》为题道了中国科学院理化技术研究所低温工程学重点实验室低温材料与应用超导组为我国重离子加速器离子源装置研制的G-M制冷机做冷源的小型氦液化装置进展情况,内容如下:

作者:保婷婷 来源:科学时报发布时间:2009-11-4 8:16:36
小型氦液化装置在我国研制成功

本报讯日前,由中国科学院理化技术研究所研究员李来风、龚领会带领的低温材料及低温技术研究中心与京安古贝(北京)科技有限公司联合,采用五台G-M制冷机做冷源,成功研制出世界首台70升/天的4.2K G-M制冷机做冷源的小型氦液化器,其氦液化率达到73升/天(4.21K)、87升/天(4.5K)。经过对装置的真空绝热、输液管结构和运行参数的进一步优化,该装置近日运行测试,成功获得了95升/天(4.2K)、105升/天(4.5K)的氦液化率,这一指标达到了采用小型低温制冷机做冷源的同类小型氦液化装置的世界最好水平。据了解,该氦液化装置将于11月底安装于我国兰州重离子加速器离子源装置。

氦气是稀有气体,主要存在于天然气中。即使是氦气含量很低的天然气,也比空气中氦气含量高数万倍,因此仍是目前世界上氦气的主要来源。其中,美国氦气资源占50%以上,我国仅占0.2%。

记者在调查中了解到,实验室中小型低温科学试验装置的液氦蒸发率小的仅有几升/天,大的也只有150升/天。如果专门配备标准氦液化器,按最小液化率20升/小时计算,每天将富余300~400升液氦,因此,必须配备液氦储存容器、液氦输液管、输液管插接头等,从而导致液氦在储存和加注过程中的消耗量远大于磁体系统的消耗量。另一方面,氦液化器占地面积大、维护复杂、操作需要专门技术人员,采用标准氦液化器为实验室中小型低温科学试验装置提供液氦在人力财力上都造成很大浪费。

针对实验室中小型低温科学试验装置液氦消耗量,需要建造合适的微小型氦液化装置。据技术负责人龚领会介绍,目前市场上存在成熟的4K G-M制冷机和脉冲管制冷机产品,使建造微小型氦液化装置成为可能。近5年来,发达国家如美国、德国、日本大力开发以这种制冷机做冷源的小型氦液化装置,美国已开发出以单台和三台脉冲管制冷机做冷源的小型氦液化器产品。

以4K G-M制冷机做冷源的小型氦液化装置从2009年4月开始研制。该系统无须循环泵、无须气体纯化、无须流量控制,依靠热虹吸自然循环完成氦气液化,从而使该小型氦液化系统操作简单、运行安全可靠、建造成本低廉。

龚领会介绍说,兰州重离子加速器的离子源超导磁体一直采用液氦浸泡冷却,必须经常停源加氦,导致离子源装置不能连续为加速器提供束流;同时,液氦蒸发造成运行费用很大。该小型氦液化装置可完成氦气室温回收和液化,在确保磁体电流引线不受影响的同时,实现液氦的零加注,使重离子加速器的离子源在节约氦的同时可连续不间断运行,保证了大科学装置的运行时间。该技术还可应用于科研院所低温科学仪器的氦气回收和液化,有效降低科研成本;也可在医院的超导核磁谱仪中应用,降低医疗费用。(保婷婷)

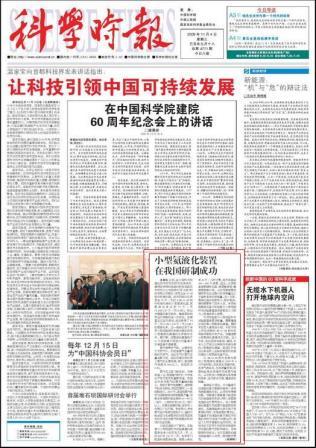

《科学时报》 (2009-11-4 A1 要闻)
